TVS管到底是什么二極管?

發表日期:2022-10-09瀏覽:933

關于TVS管這方面的知識,比如工作原理、封裝、型號、絲印對照表、參數、作用、選型、選型注意事項等等這些,東沃電子(DOWOSEMI)曾經都科普過,得到不少客戶的認可、支持和青睞,甚至被同行競爭對手抄襲和模仿。在現代電子產品中,有很多電子元件,每一種電子元件都有自己獨特的優勢,扮演著重要的角色,發揮各自的優勢。那么,在電路中,TVS管發揮著什么作用呢?TVS管到底是一種什么樣的二極管?

TVS二極管的定義和工作原理

TVS管是在穩壓二極管工藝基礎上發明的一種新型高效能電路保護器件二極管。不同電子工程師,對TVS管有不同的叫法,比如:TVS二極管、瞬態抑制器、瞬態抑制二極管、瞬變電壓抑制二極管、瞬變抑制二極管、雪崩擊穿二極管、TVS、TVS瞬變抑制器等等!

那么TVS管是怎么工作的呢?關于TVS的工作原理圖,如下圖所示:


當TVS管的兩端經受瞬間高能量沖擊時,它以PS秒級的速度把兩端間的阻抗值由高阻抗變?yōu)榈妥杩?,以吸收一個瞬間大電流,把它的兩端電壓箝制在一個預定的數值上,從而保護后面的精密元器件不受瞬態高壓尖峰脈沖的沖擊。

TVS二極管類型

查看東沃電子TVS二極管產品手冊可知,TVS種類繁多,型號齊全,一般根據功率和封裝來分類。關于TVS管功率和封裝,之前科普過,接下來根據TVS二極管是否符合AEC-Q101標準來分類,可分為汽車級TVS和非汽車級TVS:

1)汽車級TVS二極管:

·DO-218AB封裝:SM8S系列、SM8T系列、SM6S系列、SM5S系列;
·SOD-123封裝:TPSMF系列;
·SMA封裝:TPSMAJ系列、TPSMA系列;
·SMB封裝:TPSMBJ系列、TPSMB系列;
·SMC封裝:TPSMCJ系列、TPSMC系列、TPSMDJ系列、TP5.0SMDJ系列;
·P600封裝:LDP系列;


2)非汽車級TVS二極管

·SOD-123封裝:SMF系列;
·SMA封裝:SMAJ系列、P4SMA系列、TPSMAJ系列、SMA6J系列;
·SMB封裝:SMBJ系列、P6SMB系列、TPSMBJ系列、SMB10J系列、SACB系列;
·SMC封裝:1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列;
·DO-15封裝:SA系列、P6KE系列、SAC系列;
·DO-41封裝:P4KE系列;
·DO-201封裝:1.5KE系列;
·R-6(P600)封裝:3KP系列、5KP系列、8KP系列、15KP系列、20KP系列、30KP系列;
·NA封裝:KA系列;

具體型號參數詳情,詳見東沃電子TVS產品數據手冊,產品咨詢熱線:136 7581 6901(微信同號)朱經理

TVS二極管典型應用

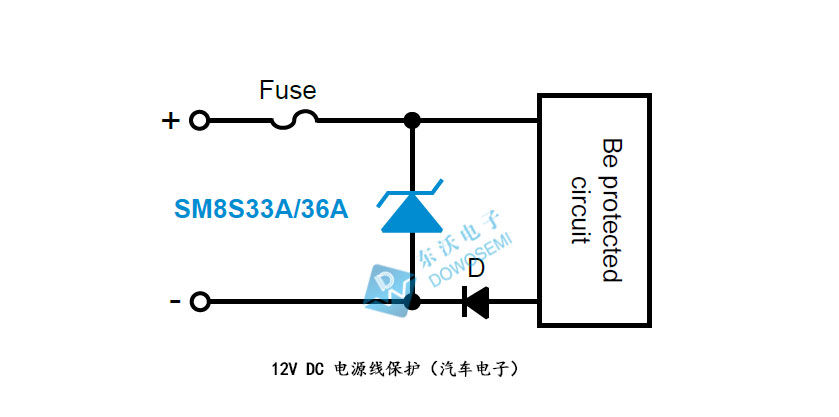

TVS二極管保護12V DC電源線.jpg

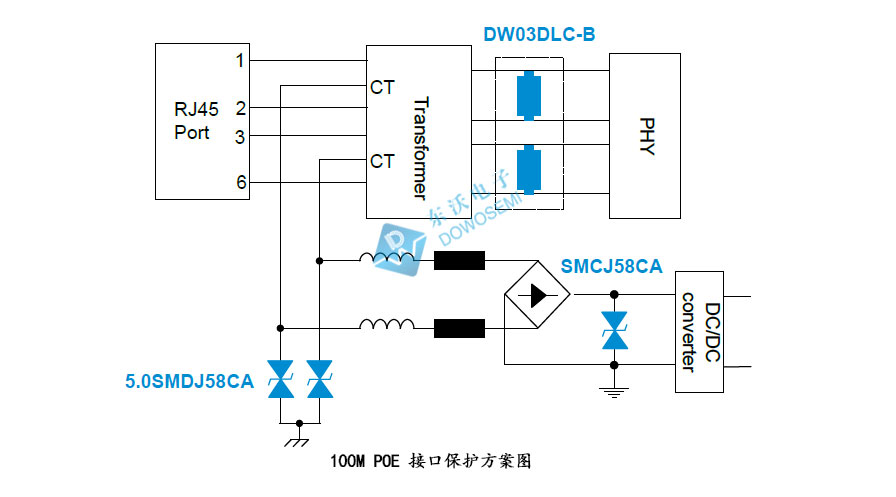

TVS二極管保護100M POE接口.jpg
