查看東沃電子DOWOSEMI瞬態抑制TVS二極管產品手冊可知，貼片SMC（DO-214AB）封裝的TVS二極管有：1.5SMC系列、SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列和8.0SMDJ系列。其中8.0SMDJ系列TVS二極管是東沃電子DOWOSEMI推出的新產品、專門設計保護敏感電子設備閃電引起的電壓瞬變和其他瞬態電壓事件。那么關于，8.0SMDJ系列TVS二極管特性、型號、參數等等，您知道多少呢？

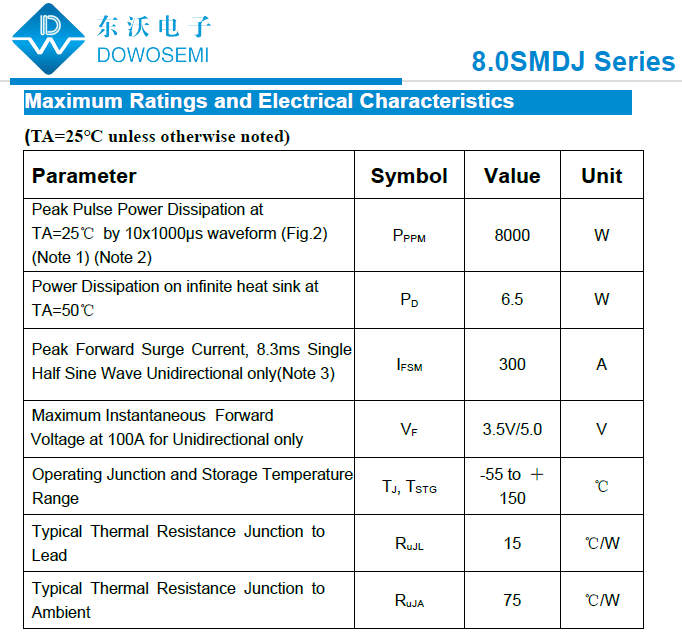

查閱東沃電子DOWOSEMI“TVS-8.0SMDJ Series Datasheet”產品手冊可知：

一、TVS二極管8.0SMDJ系列特性

·玻璃鈍化芯片工藝
·用于表面安裝應用，以優化板空間
·內置應變緩解裝置
·抗浪涌增量低
·優異的鉗位能力
·塑料包裝符合UL防火等級94V-O
·快速響應時間：從0伏到BV min一般小于1.0ps
·典型IR小于5uA, 22V以上
·高溫焊接:260°C/40秒
·IEC-61000-4-2 ESD 15KV(空氣)，8KV(觸點)
·符合IEC 61000-4-2(IEC801-2)的數據線ESD保護
·符合IEC61000-4-4(IEC801-4)的數據線EFT保護

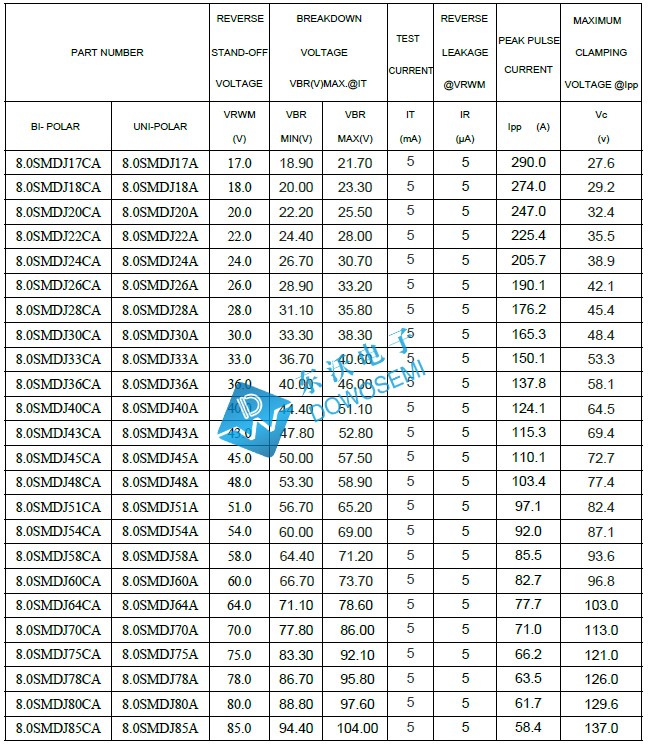

二、TVS二極管8.0SMDJ系列型號匯總

1）單向TVS：8.0SMDJ17A、8.0SMDJ18A、8.0SMDJ20A、8.0SMDJ22A、8.0SMDJ24A、8.0SMDJ26A、8.0SMDJ28A、8.0SMDJ30A、8.0SMDJ33A、8.0SMDJ36A、8.0SMDJ40A、8.0SMDJ43A、8.0SMDJ45A、8.0SMDJ48A、8.0SMDJ51A、8.0SMDJ54A、8.0SMDJ58A、8.0SMDJ60A、8.0SMDJ64A、8.0SMDJ70A、8.0SMDJ75A、8.0SMDJ78A、8.0SMDJ80A、8.0SMDJ85A；

2）雙向TVS：8.0SMDJ17CA、8.0SMDJ18CA、8.0SMDJ20CA、8.0SMDJ22CA、8.0SMDJ24CA、8.0SMDJ26CA、8.0SMDJ28CA、8.0SMDJ30CA、8.0SMDJ33CA、8.0SMDJ36CA、8.0SMDJ40CA、8.0SMDJ43CA、8.0SMDJ45CA、8.0SMDJ48CA、8.0SMDJ51CA、8.0SMDJ54CA、8.0SMDJ58CA、8.0SMDJ60CA、8.0SMDJ64CA、8.0SMDJ70CA、8.0SMDJ75CA、8.0SMDJ78CA、8.0SMDJ80CA、8.0SMDJ85CA；

三、TVS管8.0SMDJ85A/8.0SMDJ85CA參數

工作電壓：85V
最小擊穿電壓：94.4V
最大擊穿電壓：104.0V
測試電流：5mA
鉗位電壓：137V
漏電流：5uA
峰值脈沖功率：8000W
峰值脈沖電流：58.4A
封裝形式：DO-214AB/SMC

其中8.0SMDJ85A是單向TVS管，有陰極線的一端是負極，另一端則是正極，在焊接的時需要區分正負極性。8.0SMDJ85CA是雙向TVS管，無正負極性之分，在焊接時不需要區分。有關8.0SMDI系列其他型號TVS管參數，詳見“TVS-8.0SMDJ Series Datasheet”。

TVS二極管憑借自身獨有的特點優勢，主要應用：計算機系統、通訊設備、交/直流電源、汽車電子、整流器、家用電器、儀器儀表、RS-232/422/423/485接口、I/O、LIN、USB、HDMI、GPS、數碼相機保護、工模/差摸保護、RF耦合/IC驅動接收保護、電機電磁波干擾抑制、聲頻視頻輸入、傳感器/變速器、工控回路、繼電器、接觸器噪音等等。有關TVS二極管選型選用具體技巧和方法，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工，免費保護方案設計、保護器件選型、EMC測試、樣品。
