在實際應用中，如何選擇合適的ESD靜電保護器件呢？需要綜合考慮哪些因素呢？關于“ESD靜電保護器件選型”這個話題，國產知名廠家東沃電子DOWOSEMI有話語權。

一、被保護電路的工作電壓和信號頻率選擇

1）工作電壓

首先要明確被保護電路的正常工作電壓范圍。ESD靜電保護器件的工作電壓（也稱為反向截止電壓）應該高于被保護電路的最大工作電壓，這樣在正常工作狀態下，ESD不會導通，不會對電路產生干擾。同時，還要考慮ESD靜電二極管的擊穿電壓。擊穿電壓是指二極管開始導通的電壓值，這個值應該足夠低，以便在靜電放電發生時能及時導通，保護電路。通常，擊穿電壓在幾十伏左右，具體數值根據不同型號和應用場景有所不同。

如果被保護電路是高頻信號電路，如高速數字信號接口（如 USB 3.0、HDMI 等），那么就需要選擇超低結電容的 ESD 靜電二極管，確保信號傳輸?shù)耐暾?。在高頻情況下，ESD寄生電容會對信號產生衰減和失真的影響。東沃超低結電容ESD二極管代表型號有：RCLAMP0524P、DW05-4R3P-S、DWRU3310S9、DWLC23T3V2BA、DW03-4R2S-S、DW3.3-4R2P-S、DW3.3-8R2P-E、DW05DLC-B-S、DW05D5UC-E、DW05R-E、DW05M2UC-AT-E、DW05-4RVLC-E、DWSUC05M3LC等等。

二、考慮ESD防護等級和峰值脈沖電流

1）ESD防護等級

不同的應用場景對ESD防護等級有不同的要求。一般來說，防護等級是按照國際電工委員會（IEC）標準來劃分的，如 IEC 61000-4-2標準。該標準規定了不同等級的靜電放電測試電壓和放電方式。例如，在消費電子產品中，通常要求能通過±8kV（空氣放電）和 ±4kV（接觸放電）的ESD測試；而對于一些工業控制設備或醫療設備等對靜電更為敏感的產品，可能需要通過更高等級的測試，如±15kV（空氣放電）和±8kV（接觸放電）。為此，需要根據實際應用環境的靜電風險程度，來選擇符合相應防護等級的ESD靜電二極管。二三極管廠家東沃生產的ESD二極管最高可通過IEC 61000-4-2 Level 4 ESD Protection ±30kV (Contact Discharge) ±30kV (Air Discharge)。

2）峰值脈沖電流

當靜電放電發生時，會產生一個瞬間的大電流脈沖。ESD靜電二極管需要有足夠的能力來承受這個峰值脈沖電流。峰值脈沖電流的額定值越高，二極管在面對強靜電放電時就越能有效地將電流旁路，保護電路。例如，在一些容易產生強靜電的工業環境中，可能需要選擇峰值脈沖電流能夠達到幾十安培的 ESD 靜電二極管，以確保在極端情況下電路依然能夠得到保護。

三、封裝形式和尺寸

1）封裝形式

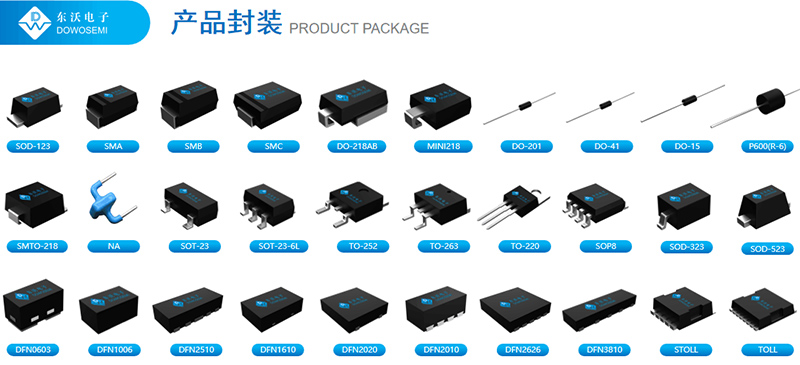

東沃ESD靜電保護器件有多種封裝形式，如 SOD-323、SOD-523、SOD-723、SOD-923、SOT-23、SOT-23-6L、DFN0603、DFN1006、DFN1610、DFN2010、DFN2020、DFN2510、DFN2626、DFN3810、SOP-8等。封裝形式的選擇要考慮電路板的布局和安裝方式。SOD-323封裝ESD管體積較小，適合在空間有限的電路板上使用，并且它具有較好的散熱性能；SOT - 23封裝ESD管的引腳間距較小，適用于高密度電路板布局。DFN封裝ESD管則是一種無引腳封裝，具有更小的封裝尺寸和更好的高頻性能，常用于小型化、高性能的電子產品中。

2）尺寸

四、考慮成本和供應廠商可靠性

1）成本

不同品牌廠家生產的ESD靜電保護器件價格會有所不同。在滿足產品ESD防護要求的前提下，需要考慮成本這一因素。一般來說，性能較好、防護等級高的ESD管價格相對較高。在大規模生產電子產品時，成本的微小差異可能會對產品的總成本產生較大的影響。消費類電子產品比如手機，由于產量巨大，往往會選擇性價比高的ESD靜電保護器件來控制成本。

選擇一家可靠專業的供應廠商是非常重要的。專業的供應廠商能夠提供高可靠性的產品，并且在產品出現質量問題時能夠提供及時的技術支持和售后服務。ESD靜電保護器件國產品牌廠家有很多，其中東沃電子DOWOSEMI在業內的口碑一直享有盛譽。東沃電子供應的半導體器件幾乎是所有電子產品中不可缺少的組成部分，應用范圍極其廣泛。在汽車電子、消費電子、電源驅動、工業配電、再生能源、光伏儲能、電信、家電、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化、音頻/視頻設備、計算機及其周邊設備等多個領域，都能找到東沃電子的身影。
