SMF05C靜電保護器件 封裝SOT-363 電壓5V

發表日期:2022-03-07瀏覽:1047

前段時間,有客戶咨詢:SMF05C是什么電子元器件?有什么作用?具體參數有哪些?根據客戶發來的實物產品圖片,東沃電子產品工程師確認了SMF05C是ESD靜電保護二極管。接下來,東沃電子從SMF05C靜電保護器件的特性、參數、應用詳細展開講解。


ESD二極管SMF05C特性

查看東沃電子SMF05C靜電保護器件產品手冊,可知,SMF05C具體特性如下:

·IEC 61000-4-2 Level 4 ESD Protection:±12kV Contact Discharge, ±17kV Air Discharge
·100W Peak pulse Power (8/20us)
·Low clamping voltage
·Working voltage: 5V
·Low leakage current
·RoHS compliant
·Protecting 5 unidirectional lines
·Capacitance: 100pF Typ.

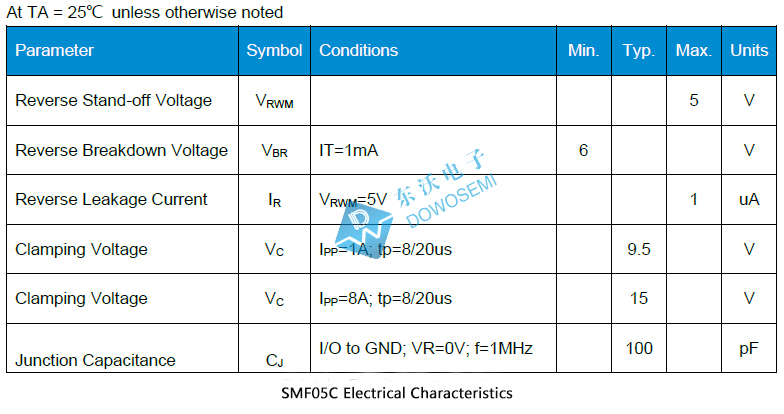

ESD二極管SMF05C參數

反向關態電壓(典型值):5V
擊穿電壓(最小值):6V
鉗位電壓(最大值)@ Ipp:15V
峰值脈沖電流(tp=8/20us)@25℃:8A
峰值脈沖功率(tp=8/20us)@25℃:100W
漏電流IR:1uA
結電容CJ:100pF

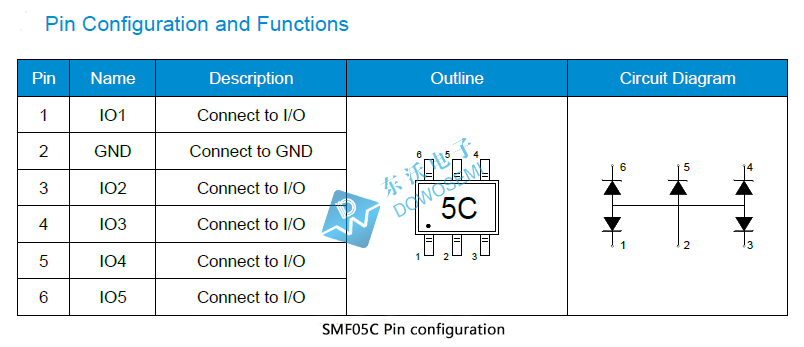

器件封裝:SOT-363
絲印標識:.5C
Quantity per reel:3000 PCS

ESD二極管SMF05C應用

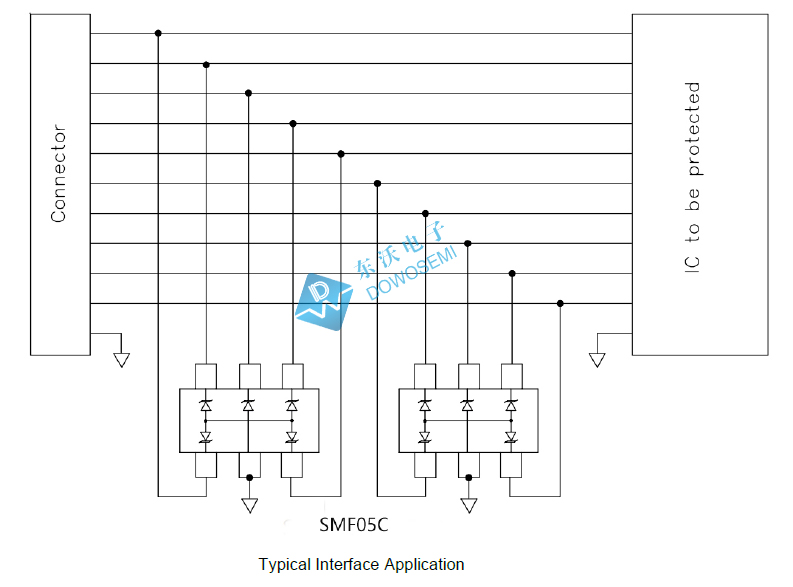

Cellular Handsets and Accessories, Cordless Phones, Personal Digital Assistants (PDA’s), Notebooks & Handhelds, Digital Cameras, Portable Instrumentation……SMF05C靜電保護器件典型接口應用如下圖:


想了解更多靜電防護方案、ESD二極管選型、參數、應用、樣品、報價等信息,直接咨詢ESD廠家東沃電子:136 7581 6901(微信同號)朱工
