當前位置:東沃電子官網首頁>產品百科>穩壓二極管

穩壓二極管型號參數怎么看?

發表日期:2022-06-22瀏覽:2558

關于穩壓二極管(齊納二極管)熱點問題之一:穩壓二極管型號參數怎么看,接下來穩壓管專業供應商東沃電子(DOWOSEMI)針對這個問題進行詳細闡述,帶您一起認識穩壓二極管型號和參數。查看東沃電子(DOWOSEMI)供應的穩壓二極管產品選型手冊可知,穩壓管功耗有:1W、1.5W、2W、3W、5W等等;封裝有:DO-41、SMA/DO-214AC、SOD-123、DO-15、SMB/DO-214AA、DO-201、SMC/DO-214AB等等;系列有:1N4728A-Z1330A、SMA4728A-SZ1330A、SML4728A-SMZ1330A、1N5919B-1N5956B、SMA5919B-SMA5956B、2EZ5.6D5-2EZ330D5、SMB2EZ5.6D5-SMB2EZ330D5、3EZ5.6D5-3EZ200D5、SMB3EZ5.6D5-SMB3EZ200D5、SMA3EZ5.6D5-SMA3EZ200D5、1N5338B-1N5388B、SMB5338B-SMB5388B、SMC5338B-SMC5388B等等,型號齊全。

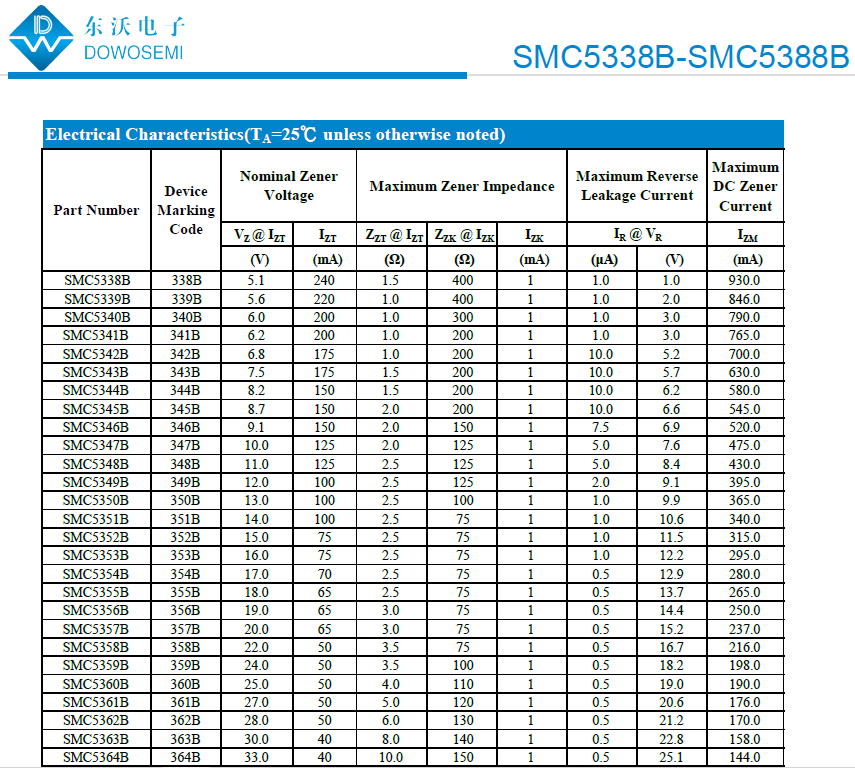

以穩壓二極管SMC5355B為例,其參數如何看呢?查看SMC5355B產品規格書,可知,

Vz: 18V
Izt: 65V
Izk: 1mA
Ir: 0.5uA
Izm: 265mA
Pz: 5W

其參數有:Vz、Izt、Izk、Ir、Izm、Pz,那么,它們分別代表什么含義呢?

1)Vz—穩定電壓:是通過額定電流Izt時獲得的穩壓電壓值;

2)Izt—額定電流:是穩壓管在穩壓狀態下的參考電流。若電流低于此值,穩壓效果不理想甚至根本不起作用;若電流高于此值,且不超過穩定功率損耗,這種情況是允許的,但會消耗更多電能;

3)Izk—拐點電流:是穩壓的最小電流;

4)Ir—漏電流:是穩壓管在反向電壓VR下產生的漏電流;

5)Izm—最大工作電流:若穩壓管超過該電流,則會有燒毀危險;

6)Pz—額定功耗:由芯片允許溫升決定,其數值為穩定電壓Vz和允許最大電流Izm的乘積;

5W 穩壓二極管.png

在實際應用中,穩壓管選型是一門很大的學問,不僅要明白穩壓管各項參數含義,同時還要有豐富的實際應用經驗!有關穩壓管具體選型應用,可直接咨詢東沃電子產品工程師:136 7581 6901(微信同號)朱工
