Syndicatdes Constructeursd Appareils Radiorécepteurset Téléviseurs，英文縮寫SCART，是一種專用的音視頻接口，具有輸入和輸出功能，支持三種視頻信號格式，即CVBS（復合全電視信號）、YC（分量視頻信號）和RGB，輸入的信號格式可以通過MCU檢測SCART接口的FB引腳的電平，如果小于1V則為CVBS/YC，否則為RGB。在國內，SCART接口主要應用于測試，比如機頂盒測試、DVD測試等會用到SCART接口的圖文功能。都知道，音視頻數據傳輸過程中，極其容易受到ESD靜電放電的干擾和威脅。為此，針對SCART音視頻接口靜電放電問題，電子工程師通常會選用TVS二極管為其保駕護航。那么，用于保護SCART音視頻接口免受靜電浪涌威脅的TVS二極管，該如何選型呢？國產品牌東沃電子是一家專業高品質電路保護器件廠家及保護方案服務商，不僅擁有可靠穩定的過壓過流保護器件和全面專業的EOS/ESD解決方案，而且還設有EMC測試實驗室，可免費提供浪涌及靜電防護測試及方案整改服務。

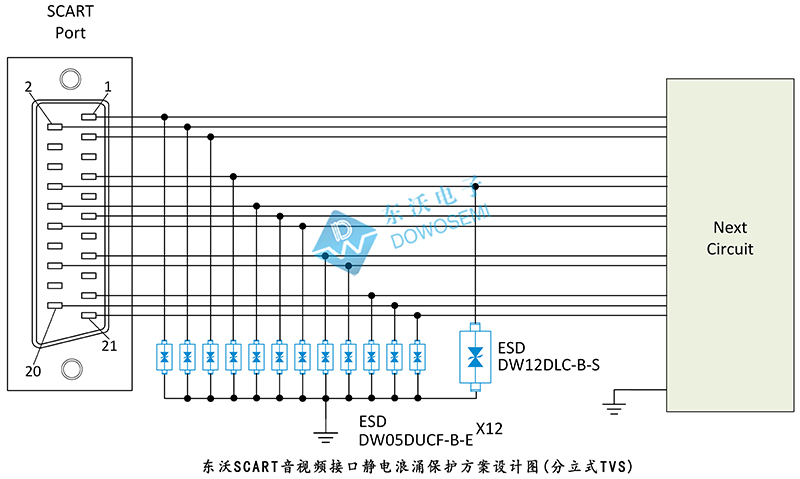

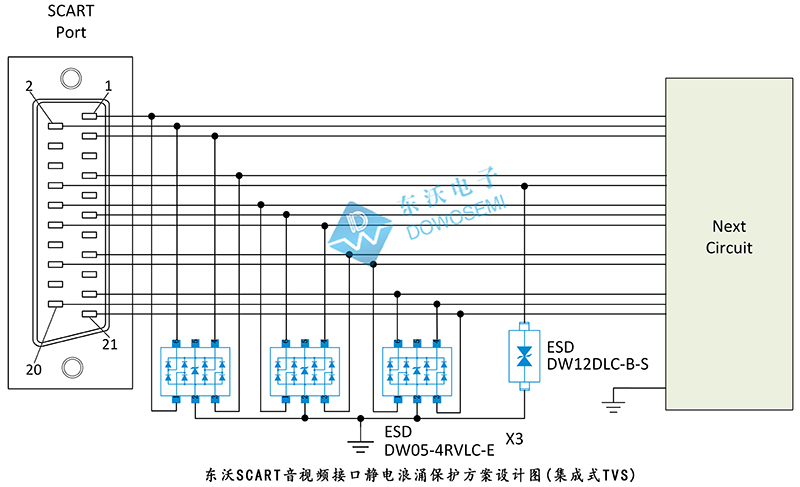

SCART音視頻接口靜電浪涌保護方案設計圖

SCART音視頻接口靜電浪涌保護方案說明

從東沃SCART音視頻接口靜電浪涌保護方案設計圖中可以看出，東沃電子技術選用了12顆分立式或3顆集成式TVS二極管對SCART音視頻接口進行靜電放電浪涌保護，滿足GB/T17626.2和IEC 61000-4-2測試標準。在SCART音視頻接口功能控制信號端，最大工作電壓12V，東沃技術推薦選用TVS二極管DW12DLC-B-S，工作電壓12V、峰值脈沖電流11A、鉗位電壓28.6V、漏電流1μA、結電容1pF、SOD-323封裝；符合IEC 61000-4-2（靜電）±30kV（空氣）和 ±30kV（接觸）標準。

在SCART音視頻接口視頻傳輸信號端，東沃技術推薦選用分立式TVS二極管DW05DUCF-B-E或集成式TVS二極管DW05-4RVLC-E。TVS二極管DW05DUCF-B-E，工作電壓5V、峰值脈沖電流3A、鉗位電壓20V、漏電流0.15μA；結電容低至0.5pF，確保音視頻傳輸信號不失真；DFN1006-2L封裝；符合IEC 61000-4-2（靜電）±15kV（空氣）和 ±10kV（接觸）標準。TVS二極管DW05-4RVLC-E，工作電壓5V、峰值脈沖電流4A、鉗位電壓12V、漏電流5μA、結電容0.5pF，確保音視頻傳輸信號不失真；SOT-23-6L封裝，集成了4個端口保護，可有效減小PCB安裝空間；符合IEC 61000-4-2（靜電）±20kV（空氣）和 ±12kV（接觸）標準。

東沃SCART音視頻接口靜電浪涌保護TVS二極管參數

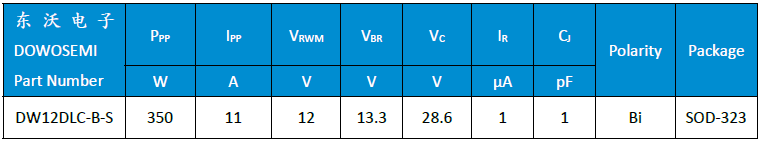

1）東沃TVS二極管DW12DLC-B-S參數

查看東沃電子“ESD-DW12DLC-B-S Datasheet”規格書可知：

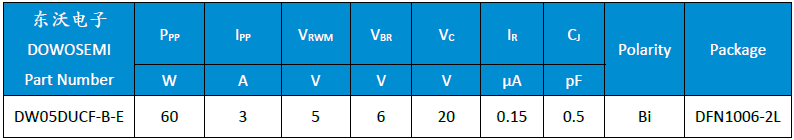

2）東沃TVS二極管DW05DUCF-B-E參數

查看東沃電子“ESD-DW05DUCF-B-E Datasheet”規格書可知：

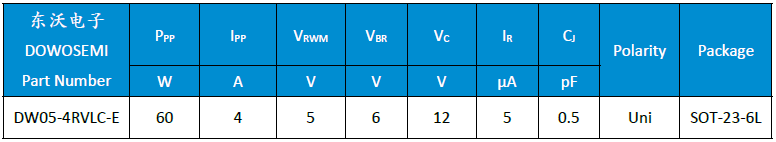

3）東沃TVS二極管DW05-4RVLC-E參數

查看東沃電子“ESD-DW05-4RVLC-E Datasheet”規格書可知：

以上是SCART音視頻接口靜電浪涌保護經典方案，如有特殊需求，歡迎前來探討。浪涌靜電防護方案，找東沃電子，電路保護不迷路！方案中選用到的TVS二極管DW12DLC-B-S、DW05DUCF-B-E和DW05-4RVLC-E，東沃電子已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型，歡迎廣大新老客戶前來咨詢：137 5773 6996（微信同號）余工。
