干貨：壓敏電阻選型指南，收藏這一篇就夠了

一、壓敏電阻工作原理

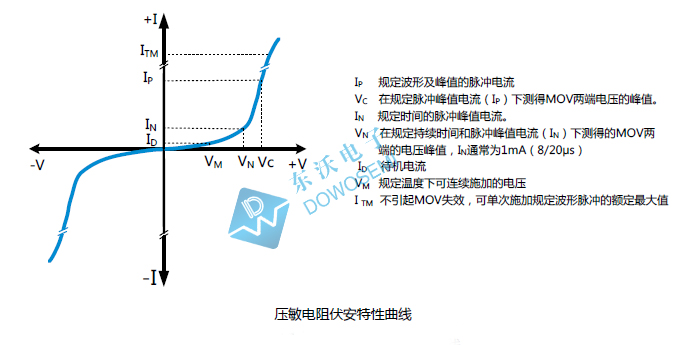

目前，東沃電子所供應的壓敏電阻MOV，主要應用于低壓電器浪涌保護，多為氧化鋅壓敏電阻。 它是以氧化鋅為主體，摻雜多種金屬氧化物，采用典型的電子陶瓷工藝制成的多晶半導體陶瓷元器件。壓敏電阻具有對稱的伏安特性曲線，流過MOV的電流隨MOV兩端電壓的增大呈指數規律增大。在實際應用過程中時，MOV一般并聯在電路中，當電路正常工作時，它處于高阻狀態，不影響電路正常工作。當電路出現異常瞬時過電壓 并達到其導通電壓（壓敏電壓）時，MOV迅速由高阻狀態變?yōu)榈妥锠顟B(tài)，泄放由異常瞬時過電壓導致的瞬時過電流，同時把異常瞬態過壓鉗制在一個安全水平之內，從而保護后級電路免遭異常瞬時過電壓的損壞。

MOV具有較高的瞬時脈沖吸收能力，電容量較大，一般應用于AC 交流輸入端防雷保護。由于壓敏電阻的浪涌吸收能力取決于它的物理尺寸，為此可通過制造不同大小的MOV而獲得不同的瞬態浪涌電流值。

目前，東沃電子所供應的壓敏電阻產品可分為七大類：

? 05D系列

? 07D系列

? 10D系列

? 14D系列

? 20D系列

? 25D系列

? 貼片系列

二、壓敏電阻特性特點

? 高浪涌吸收能力，多種浪涌吸收能力：標準、高浪涌、超高浪涌，壓敏電阻的物理尺寸決定其浪涌吸收能力；

? 響應速度快ns級

? 電壓范圍為18V~1800V，電壓精度通常為±10%，滿足低壓到高壓的應用需求；

? MOV均為插件器件，尺寸多樣，東沃電子可提供直徑尺寸為5mm-53mm的MOV；

? 單體通流量可達到幾百安培至幾十千安培

?  一種老化型元器件，在大功率電源端口保護時，常與氣體放電管串聯使用，減緩老化，延長使用壽命；

?  寄生電容大，在高頻信號系統中會引起高頻信號傳輸畸變；

三、壓敏電阻選型指南

1）壓敏電阻電壓值要大于實際電路中的電壓峰值，即連續施加在壓敏電阻兩端的電源電壓，要小于壓敏電阻規格書中的“最大持續工作電壓值”；

2）壓敏電阻的箝位電壓要小于被保護設備承受的最大電壓；

3）壓敏電阻的標稱放電電流要大于線路中可能出現的最大浪涌電流；

4）對于高頻率傳輸信號的線路，電容要盡量的??；

5）要考慮使用環境，具體要求的浪涌電壓情況；

具體還需要根據電路設計需求來定奪，專業的事情找專業的人做，少走彎路。壓敏電阻選型，東沃電子，免費提供選型服務。

四、壓敏電阻參數詳解

?  V_1mA：壓敏電壓，即壓敏電阻通過1mA電流時，壓敏電阻兩端的電壓；

?  I_R：漏電流，一般是在83%的壓敏電壓下測得流過壓敏電阻的電流；

? V_AC：規定溫度下可連續施加MOV兩端的交流電壓；

? V_DC：規定溫度下可連續施加在MOV兩端的直流電壓；

? I_P：某一波形沖擊電流的峰值，MOV一般采用如圖5所示8/20μs電流波形進行測量；

? V_C：鉗位電壓，即在沖擊電流IP下MOV兩端的電壓；

? I_TM：不引起MOV失效，可單次施加規定波形脈沖的額定最大值；需要注意的是，ITM為破壞性測試，測試過ITM的MOV不建議在電路中使用；

五、壓敏電阻選型事項

1）壓敏電壓的選擇：在電路保護中，綜合多方面因素，東沃電子根據多年的工作經驗總結出，在交流電流中，要選用壓敏電壓為額定電壓2.2~2.5倍的壓敏電阻；在直流電路中，要選用壓敏電壓為直流電壓額定值1.8~2倍的壓敏電阻；

2）通流容量的選擇：原理上是按照最大暫態浪涌電流來選擇，但在實際應用過程中，要適當加大所選壓敏電阻的通流容量。

3）固有寄生電容：壓敏電阻有一個固有電容問題，根據外形尺寸和標稱電壓的不同，其值在數百至數千pF之間，不適合在高頻場合下使用。同時，壓敏電阻的瞬時功率較大，但平均持續功率卻很小，因此，不能讓壓敏電阻長時間處于工作狀態。

六、壓敏電阻典型應用

為了提高壓敏電阻的可靠性，壓敏電阻一般會配合陶瓷氣體放電管（GDT）或玻璃氣體放電管（SPG）一 起使用，以減緩壓敏電阻的老化。GDT和SPG具有較高的脈沖擊穿電壓和絕緣阻抗（100MΩ以上），在正常使用條件下，GDT 或SPG與壓敏電阻串聯再并聯在被保護線路，這樣壓敏電阻不會因?yàn)殡娋W(wǎng)的波動或各種操作過電壓誤動作以引起壓敏電阻的老化。

欲想了解更多有關壓敏電阻應用知識，您身邊的被動器件供應廠商東沃電子，隨時隨地為您答疑解惑！
